Ba điện trở $R_{1} = 5\Omega$, $R_{2} = 10\Omega$, $R_{3} = 15\Omega$ được mắc vào mạch điện như

Câu hỏi số 943914:
Vận dụng

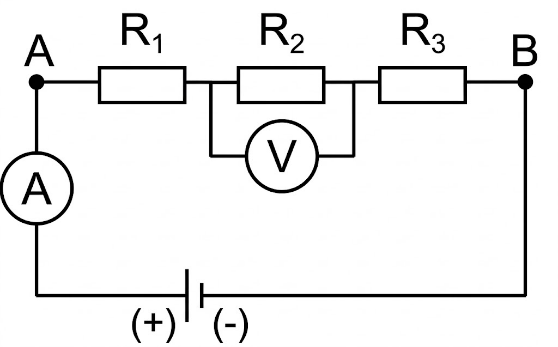

Ba điện trở $R_{1} = 5\Omega$, $R_{2} = 10\Omega$, $R_{3} = 15\Omega$ được mắc vào mạch điện như hình vẽ.

a. Tính điện trở tương đương của đoạn mạch AB.

b. Biết số chỉ của vôn kế là 6V. Tìm số chỉ của ampe kế?

Quảng cáo

Xem lời giải
Câu hỏi:943914
Phương pháp giải

Đối với đoạn mạch mắc nối tiếp:

$R_{td} = R_{1} + R_{2} + R_{3}$

$I = I_{1} = I_{2} = I_{3}$

Giải chi tiết

a, Điện trở tương đương của đoạn mạch AB là:

$R_{td} = R_{1} + R_{2} + R_{3} = 5 + 10 + 15 = 30\Omega$

b, Số chỉ của vôn kế là 6V nên $U_{2} = 6V$

$I_{2} = \dfrac{U_{2}}{R_{2}} = \dfrac{6}{10} = 0,6A$

Do đoạn mạch mắc nối tiếp nên: $I = I_{1} = I_{2} = I_{3} = 0,6A$
