Đặt điện áp \(u = 180\sqrt 2 \cos \omega t(V)\) (với ω không đổi) vào hai đầu đoạn mạch AB gồm đoạn mạch AM là điện trở thuần R ghép nối tiếp với đoạn mạch MB là tụ điện có điện dung C nối tiếp với cuộn cảm thuần có độ tự cảm L thay đổi được. Điện áp hiệu dụng ở hai đầu đoạn mạch MB và độ lớn góc lệch pha của cường độ dòng điện so với điện áp u khi L = L₁là \(\sqrt 2 U\) và φ₁, còn khi L = L₂thì tương ứng là \(\sqrt 6 U\) và φ₂. Biết φ₁ + φ₂ = 90⁰. Giá trị U bằng

A. 90 V

B. 45 V

C. 90\(\sqrt 2 V\)

D. 45\(\sqrt 2 V\)

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:342127

Phương pháp giải

Sử dụng giản đồ vecto và công thức đồng dạng tam giác, công thức Pytago

Giải chi tiết

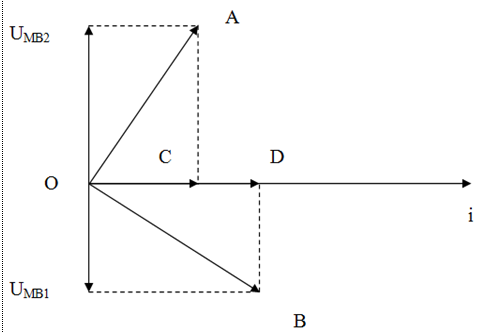

Ta có giản đồ vecto như hình vẽ sau:

Từ hình vẽ ta có OB = OA = 180 V

Vì OA ┴ OB ta có tam giác OAC ~ tam giác BDO

Từ đó ta có các tỉ số đồng dạng:

\(\frac{{AC}}{{OD}} = \frac{{CO}}{{BD}} = \frac{{OA}}{{OB}} = 1\)

Mặt khác tam giác OAC vuông tại C nên ta có :

\(O{A^2} = O{C^2} + A{C^2} \Leftrightarrow {180^2} = {\left( {\sqrt 2 U} \right)^2} + {\left( {\sqrt 6 U} \right)^2} \Rightarrow U = 45\sqrt 2 V\)

Đáp án cần chọn là: D
