Cho mạch điện xoay chiều hai đầu \(AB\), gồm hai đoạn \(AM\) và \(MB\) mắc nối tiếp nhau. Điện áp tức thời giữa hai đầu \(AB,\,\,AM,\,\,MB\) tương ứng là \({u_{AB}},\,\,{u_{AM}},\,\,{u_{MB}}\), được biểu diễn bằng đồ thị hình bên theo thời gian \(t\). Biết cường độ dòng điện trong mạch có biểu thức \(i = \sqrt 2 \cos \left( {\omega t} \right)\,\,\left( A \right)\). Công suất tiêu thụ trên các đoạn mạch \(AM\) và \(MB\) lần lượt là
Đáp án đúng là: D
Quảng cáo
Sử dụng kĩ năng đọc đồ thị
Phương trình điện áp: \(u = {U_0}\cos \left( {\omega t + \varphi } \right)\)
Công suất tiêu thụ: \(P = UI\cos \varphi = {U_R}.I\)
Sử dụng giản đồ vecto
Từ đồ thị, ta có chu kì của điện áp là:
\(\begin{array}{l}T = 2.\left( {\dfrac{{40}}{3} - \dfrac{{10}}{3}} \right) = 20\,\,\left( {ms} \right) = 0,02\,\,\left( s \right)\\ \Rightarrow \omega = \dfrac{{2\pi }}{T} = \dfrac{{2\pi }}{{0,02}} = 100\pi \,\,\left( {rad/s} \right)\end{array}\)
Phương trình điện áp giữa hai đầu đoạn mạch \(AB\) là:
\({u_{AB}} = 220\cos \left( {100\pi t} \right)\,\,\left( V \right)\)
Ta thấy \({\varphi _{AB}} = {\varphi _i} \to \) trong mạch có cộng hưởng \( \to \sum {{Z_L} = \sum {{Z_C}} } \Rightarrow {U_L} = {U_C}\)
Tại thời điểm \(t = \dfrac{{10}}{3}\,\,\left( {ms} \right) \to \Delta {\varphi _{AM}} = \dfrac{\pi }{3}\left( {rad} \right),\,\,{u_{AM}} = 0\) và đang giảm \(\left( {{\varphi _{AM}} = \dfrac{\pi }{2}} \right)\)
\(\begin{array}{l} \Rightarrow {\varphi _{{u_{AM}}}} = \dfrac{\pi }{2} - \dfrac{\pi }{3} = \dfrac{\pi }{6}\,\,\left( {rad} \right)\\ \Rightarrow {u_{AM}} = {U_{0AM}}\cos \left( {100\pi t + \dfrac{\pi }{6}} \right)\,\,\left( V \right)\end{array}\)
Tại thời điểm \(t = 7,5\,\,\left( {ms} \right) \to \Delta {\varphi _{MB}} = \dfrac{{3\pi }}{4}\left( {rad} \right),\,\,{u_{MB}} = 0\) và đang giảm \(\left( {{\varphi _{MB}} = \dfrac{\pi }{2}} \right)\)
\(\begin{array}{l} \Rightarrow {\varphi _{{u_{MB}}}} = \dfrac{\pi }{2} - \dfrac{{3\pi }}{4} = - \dfrac{\pi }{4}\,\,\left( {rad} \right)\\ \Rightarrow {u_{MB}} = {U_{0MB}}\cos \left( {100\pi t - \dfrac{\pi }{4}} \right)\,\,\left( V \right)\end{array}\)

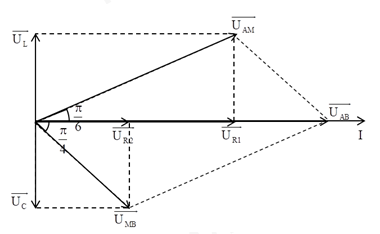

Ta có giản đồ vecto:
Từ giản đồ vecto, ta thấy:
\(\begin{array}{l}{U_{R1}} + {U_{R2}} = {U_{AB}} = \dfrac{{220}}{{\sqrt 2 }}\,\,\left( V \right)\\ \Rightarrow {U_L}{\mathop{\rm cotan}\nolimits} \dfrac{\pi }{6} + {U_C}\cot an\dfrac{\pi }{4} = 155,56\\ \Rightarrow {U_L} = {U_C} = \dfrac{{155,56}}{{\cot an\dfrac{\pi }{6} + \cot an\dfrac{\pi }{4}}} = 56,94\,\,\left( V \right)\end{array}\)
Công suất tiêu thụ trên đoạn mạch \(AM\) và \(MB\) là:
\(\left\{ \begin{array}{l}{P_{AM}} = {U_{R1}}.I = {U_L}\cot an\dfrac{\pi }{6}.I = 56,94.\cot an\dfrac{\pi }{6}.1 = 98,62\,\,\left( W \right)\\{P_{MB}} = {U_{R2}}.I = {U_C}.\cot an\dfrac{\pi }{4}.I = 56,94.\cot an\dfrac{\pi }{4}.1 = 56,94\,\,\left( W \right)\end{array} \right.\)
Đáp án cần chọn là: D
