Câu hỏi số 533026:

Vận dụng

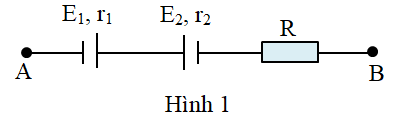

Cho đoạn mạch như hình vẽ (Hình 1) trong đó \({E_1} = 9V,\,\,{r_1} = 1,2\Omega ;\,\,{E_2} = 3V,\,{r_2} = 0,4\Omega ;\) điện trở \(R = 28,4\Omega \). Hiệu điện thế giữa hai đầu đoạn mạch \({U_{AB}} = 6V\). Dòng điện chạy qua đoạn mạch có

A. chiều từ A sang B, độ lớn 0,4A

B. chiều từ B sang A, độ lớn 0,4A

C. chiều từ A sang B, độ lớn 0,6A

D. chiều từ B sang A, độ lớn 0,6A

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:533026

Phương pháp giải

Áp dụng công thức định luật Ôm cho đoạn mạch chứa nguồn và máy thu.

Giải chi tiết

Giả sử dòng điện trong đoạn mạch có chiều từ A đến B. Khi đó \({{\rm{E}}_1}\) là máy phát, \({{\rm{E}}_2}\) là máy thu.

Áp dụng định luật Ôm cho đoạn mạch AB, ta có:

\(I = \frac{{{U_{AB}} + {E_1} - {E_2}}}{{R + {r_1} + {r_2}}} = \frac{{6 + 9 - 3}}{{28,4 + 1,2 + 0,4}} = 0,4\,\,\left( A \right)\)

Do \(I > 0\) nên dòng điện có chiều từ A đến B

Đáp án cần chọn là: A
