Dựa vào đồ thị biểu diễn cường độ dòng điện xoay chiều theo thời gian như

Câu hỏi số 735557:
Vận dụng

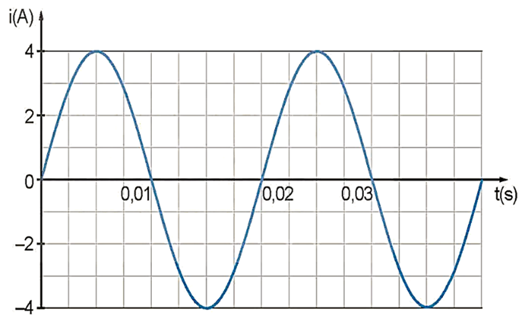

Dựa vào đồ thị biểu diễn cường độ dòng điện xoay chiều theo thời gian như hình vẽ, xác định phát biểu ĐÚNG/SAI.

Đúng Sai
a) Tần số dao động \(f = 100Hz\)
b)

Cường độ dòng điện hiệu dụng \(I = 2\sqrt 2 A\)
c)

Tại thời điểm \(t = 0,02s\) thì cường độ dòng điện là 0 và đang giảm.
d)

Biểu thức cường độ dòng điện: \(i = 4{\rm{cos}}\left( {100\pi t - \dfrac{\pi }{2}} \right)A\)

Đáp án đúng là: S; Đ; S; Đ

Quảng cáo

Xem lời giải
Câu hỏi:735557
Phương pháp giải

+ Phân tích đồ thị.

+ Sử dụng các công thức của dòng điện xoay chiều.

Giải chi tiết

- Phát biểu a sai.

Từ đồ thị ta thấy chu kì của dao động là: \(T = 0,02s\)

\( \Rightarrow \) Tần số dao động: \(f = \dfrac{1}{T} = \dfrac{1}{{0,02}} = 50\left( {Hz} \right)\)

- Phát biểu b đúng.

Cường độ dòng điện cực đại: \({I_0} = 4\left( A \right)\)

\( \Rightarrow \) Cường độ dòng điện hiệu dụng: \(I = \dfrac{{{I_0}}}{{\sqrt 2 }} = \dfrac{4}{{\sqrt 2 }} = 2\sqrt 2 \left( A \right)\)

- Phát biểu c sai.

Nhìn vào đồ thị ta thấy: Tại thời điểm \(t = 0,02s\) thì cường độ dòng điện là 0 và đang tăng.

- Phát biểu d đúng.

Biểu thức cường độ dòng điện có dạng: \(i = {I_0}.\cos \left( {\omega t + {\varphi _i}} \right)\)

\( \Rightarrow i' =  - {I_0}.\omega .\sin \left( {\omega t + {\varphi _i}} \right)\)

Tại \(t = 0 \Rightarrow \left\{ \begin{array}{l}i = {I_0}.\cos {\varphi _i}\\i' =  - {I_0}.\omega .\sin {\varphi _i}\end{array} \right.\)

Từ đồ thị ta thấy, tại thời điểm \(t = 0\) có \(i = 0\) và đồ thị đang đi lên (đồng biến) nên:

\(\left\{ \begin{array}{l}i = 0\\i' > 0\end{array} \right. \Leftrightarrow \left\{ \begin{array}{l}{I_0}.\cos {\varphi _i} = 0\\ - {I_0}.\omega .\sin {\varphi _i} > 0\end{array} \right. \Leftrightarrow \left\{ \begin{array}{l}\cos {\varphi _i} = 0\\\sin {\varphi _i} < 0\end{array} \right. \Rightarrow {\varphi _i} =  - \dfrac{\pi }{2}\)

Cường độ dòng điện cực đại: \({I_0} = 4\left( A \right)\)

Tần số góc: \(\omega  = \dfrac{{2\pi }}{T} = \dfrac{{2\pi }}{{0,02}} = 100\pi \left( {rad/s} \right)\)

\( \Rightarrow \) Biểu thức cường độ dòng điện: \(i = 4{\rm{cos}}\left( {100\pi t - \dfrac{\pi }{2}} \right)A\)

Vậy: a – S; b – Đ; c – S; d – Đ.

Đáp án cần chọn là: S; Đ; S; Đ
