Cho mạch điện như hình bên, nguồn điện có suất điện động \(\xi = 12V\)

Câu hỏi số 754292:

Vận dụng

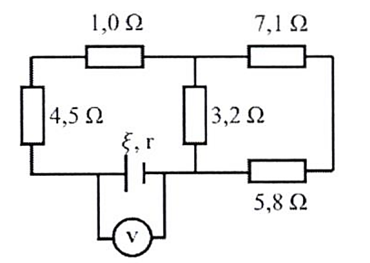

Cho mạch điện như hình bên, nguồn điện có suất điện động \(\xi = 12V\) và điện trở trong \(r = 0,25\Omega .\) Điện trở của vôn kế là vô cùng lớn, số chỉ của vôn kế bằng bao nhiêu V (làm tròn kết quả đến chữ số hàng phần mười)?

Trả lời:

Đáp án đúng là:

Quảng cáo

Xem lời giải

Câu hỏi:754292

Phương pháp giải

Điện trở tương đương của mạch điện mắc nối tiếp: \({R_{nt}} = {R_1} + {R_2}\)

Điện trở tương đương của mạch điện mắc song song: \({R_{//}} = \dfrac{{{R_1}{R_2}}}{{{R_1} + {R_2}}}\)

Cường độ dòng điện: \(I = \dfrac{U}{R}\)

Công thức định luật Ohm cho toàn mạch: \(I = \dfrac{\xi }{{R + r}}\)

Giải chi tiết

Điện trở tương đương của mạch điện là:

\(R = 4,5 + 1 + \dfrac{{3,2.\left( {7,1 + 5,8} \right)}}{{3,2 + \left( {7,1 + 5,8} \right)}} \approx 8,06\,\,\left( \Omega \right)\)

Cường độ dòng điện qua mạch chính là:

\(I = \dfrac{\xi }{{R + r}} = \dfrac{{12}}{{8,06 + 0,25}} \approx 1,444\,\,\left( A \right)\)

Số chỉ vôn kế là:

\({U_V} = IR = 1,444.8,06 \approx 11,6\,\,\left( V \right)\)

Đáp số: 11,6

Đáp án cần điền là: 11,6
