Sơ đồ thí nghiệm khảo sát độ mạnh yếu của dòng điện (Hình 7) gồm

Câu hỏi số 771395:

Vận dụng

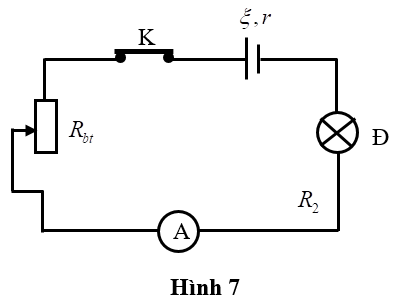

Sơ đồ thí nghiệm khảo sát độ mạnh yếu của dòng điện (Hình 7) gồm các dụng cụ: Nguồn điện, khóa K, biến trở \({R_{bt}}\), ampe kế, bóng đèn Đ, dây nối. Khi đóng khóa K và đưa con chạy của biến trở \({R_{bt}}\) lên phía trên, gần khóa K, quan sát độ sáng của đèn Đ và số chỉ của ampe kế ta thấy

A. số chỉ ampe kế tăng, độ sáng của đèn tăng.

B. số chỉ ampe giảm, độ sáng của đèn tăng.

C. số chỉ ampe kế tăng, độ sáng của đèn giảm.

D. số chỉ ampe kế giảm, độ sáng của đèn giảm.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:771395

Phương pháp giải

Công thức tính điện trở: \(R = \dfrac{{\rho l}}{S}\)

Công thức của đoạn mạch gồm hai điện trở mắc nối tiếp: \(\left\{ \begin{array}{l}{R_{td}} = {R_1} + {R_2}\\U = {U_1} + {U_2}\\I = {I_1} = {I_2}\end{array} \right.\)

Định luật Ohm đối với toàn mạch: \(I = \dfrac{\xi }{{r + {R_N}}}\)

Giải chi tiết

Mạch điện gồm: \({R_{bt}}nt{R_D}\)

Số chỉ của ampe kế: \({I_A} = \dfrac{\xi }{{r + {R_{bt}} + {R_D}}}\)

Cường độ dòng điện chạy qua đèn: \({I_D} = {I_A} = \dfrac{\xi }{{r + {R_{bt}} + {R_D}}}\)

Điện trở của biến trở: \({R_{bt}} = \dfrac{{\rho .{l_{bt}}}}{S}\)

Khi đưa con chạy của biến trở \({R_{bt}}\) lên phía trên \( \Rightarrow {l_{bt}}\) giảm \( \Rightarrow {R_{bt}}\) giảm.

\( \Rightarrow \left( {r + {R_{bt}} + {R_D}} \right)\) giảm \( \Rightarrow {I_A}\) và \({I_D}\) tăng

→ số chỉ ampe kế tăng, độ sáng của đèn tăng.

Đáp án cần chọn là: A
