Một thanh đồng PQ dài 20cm được treo ở trạng thái nghỉ bằng các sợi mảnh cách điện trong

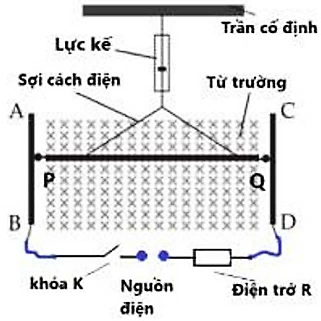

Một thanh đồng PQ dài 20cm được treo ở trạng thái nghỉ bằng các sợi mảnh cách điện trong một từ trường đều có hướng như hình vẽ. Các đầu sợi dây mảnh được nối với một cân lực kế điện tử cố định trên trần, hai tiếp điểm PQ ở hai đầu của thanh đồng có thể trượt không ma sát dọc theo hai thanh dẫn điện thẳng đứng cố định AB và CD. Các thanh AB và CD được nối với khóa K, nguồn điện không đổi có hiệu điện thế 24V và điện trở $R = 4,8\Omega$. Bỏ qua điện trở của thanh đồng PQ, các thanh AB, CD và các dây nối.
Khi thực hiện đóng khóa K và mở khóa K, thanh PQ đạt trạng thái cân bằng, nằm ngang thì ghi nhận kết quả cân lực kế như sau:
- K mở, số chỉ cân lực kế ứng 250mN.
- K đóng, số chỉ cân lực kế ứng với 235mN.
| Đúng | Sai | |
|---|---|---|
| a) Trọng lượng của thanh PQ là 250mN. | ||
| b) K đóng, dòng điện chạy qua thanh PQ có chiều từ P đến Q. | ||
| c) K đóng, lực từ tác dụng lên thanh PQ có độ lớn 235mN. | ||
| d) Độ lớn của cảm ứng từ là 15mT. |
Đáp án đúng là: Đ; Đ; S; Đ
Quảng cáo
- Độ lớn lực từ: $F = B.I.l.\sin\alpha$
- Quy tắc bàn tay trái: Đặt bàn tay trái sao cho các đường sức từ hướng vào lòng bàn tay, chiều từ cổ tay đến tay giữa hướng theo chiều dòng điện thì ngón tay cái choãi ra 900 chỉ chiều của lực điện từ.
$R = 4,8\Omega;U = 24V$
K mở: $F_{1} = 250mN$
K đóng: $F_{2} = 235mN$
a) Phát biểu a đúng.
Khi K mở không có dòng điện chạy trong thanh PQ, trọng lượng của thanh PQ kéo lực kế xuống $\Rightarrow$ số chỉ của lực kế chính là trọng lượng của thanh PQ.
b) Phát biểu b đúng.

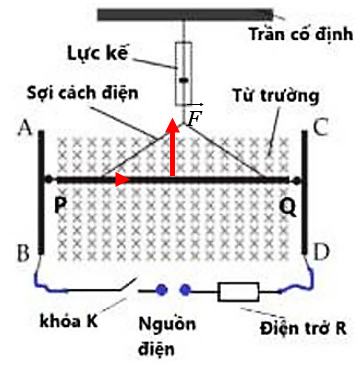

K đóng có dòng điện chạy qua thanh PQ do đó có lực từ tác dụng lên thanh PQ.
Số chỉ cân lực kế giảm đi (ứng với 235mN) $\Rightarrow$ lực từ hướng lên.
Sử dụng quy tắc bàn tay trái xác định được chiều của dòng điện đi từ P đến Q.
c) Phát biểu c sai.
K đóng, lực từ tác dụng lên thanh PQ có độ lớn là:
$F = F_{1} - F_{2} = 250 - 235 = 15mN$
d) Phát biểu d đúng.
Cường độ dòng điện: $I = \dfrac{U}{R} = \dfrac{24}{4,8} = 5(A)$
Chiều dài sợi dây: $l = 20cm = 0,2m$
Độ lớn lực từ: $F = B.I.l.\sin 90^{0} = B.I.l$
Độ lớn cảm ứng từ là:
$B = \dfrac{F}{I.l} = \dfrac{15.10^{- 3}}{5.0,2} = 1,5.10^{- 2}(T) = 15mT$
Đáp án cần chọn là: Đ; Đ; S; Đ
