Hình vẽ bên là đồ thị biểu diễn hiệu điện thế và cường độ dòng điện tức thời chạy

Câu hỏi số 943216:

Vận dụng

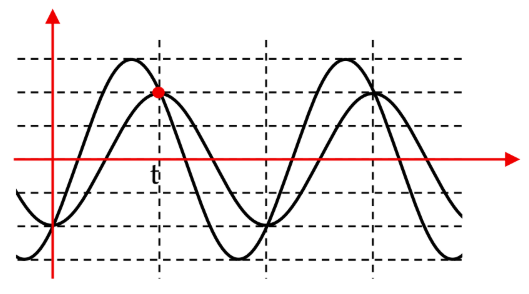

Hình vẽ bên là đồ thị biểu diễn hiệu điện thế và cường độ dòng điện tức thời chạy qua mạch theo thời gian (các đường hình sin). Độ lệch pha giữa hiệu điện thế và cường độ dòng điện trong mạch bằng bao nhiêu độ? (kết quả làm tròn đến chữ số hàng phần mười).

Trả lời:

Đáp án đúng là:

Quảng cáo

Xem lời giải

Câu hỏi:943216

Phương pháp giải

Sử dụng thông tin từ đồ thị và phân tích số liệu

Phương trình dao động điều hoà: $x = x_{0}\cos\left( {\omega t + \varphi} \right)$

Giải chi tiết

Từ đồ thị ta thấy 1 đồ thị có biên độ là 2 đơn vị, 1 đồ thị có đơn vị là 3 đơn vị

Gọi phương trình dao động của hai đồ thị tương ứng là:

$\begin{array}{l} {x_{1} = 2\cos\omega t} \\ {x_{2} = 3\cos\left( {\omega t + \varphi} \right)} \end{array}$

Gọi thời điểm t = 0 là thời điểm hai đồ thị cắt nhau:

$\left. x_{1} = x_{2}\Rightarrow 2\cos 0 = 3\cos\varphi\Rightarrow\cos\varphi = \dfrac{2}{3}\Rightarrow\varphi \approx \pm 48,2^{0} \right.$

Vậy độ lệch pha giữa hiệu điện thế và cường độ dòng điện là $48,2^{0}$

Đáp án cần điền là: 48,2
