Đặt vào hai đầu đoạn mạch một điện áp xoay chiều $u$, thì cường độ dòng điện chạy qua

Câu hỏi số 947563:

Vận dụng

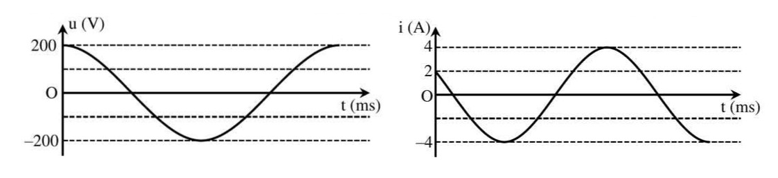

Đặt vào hai đầu đoạn mạch một điện áp xoay chiều $u$, thì cường độ dòng điện chạy qua mạch là $i$. Đồ thị biểu diễn sự phụ thuộc của $u$ và $i$ theo thời gian được cho như hình vẽ dưới. Gọi $U\text{~(V)}$ và $I\text{~(A)}$ là giá trị hiệu dụng của điện áp và cường độ dòng điện, $\phi$ là độ lệch pha giữa điện áp và dòng điện. Đại lượng $P = UI\cos\phi\text{~(W)}$ được gọi là công suất tiêu thụ năng lượng điện của đoạn mạch đó. Giá trị của P bằng bao nhiêu W?

Trả lời:

Đáp án đúng là:

Quảng cáo

Xem lời giải

Câu hỏi:947563

Phương pháp giải

Sử dụng công thức tính công suất: $P = UI\cos\phi\text{~(W)}$

Giải chi tiết

Từ đồ thị: $\left. U_{0} = 200V;I_{0} = 4A\Rightarrow U = \dfrac{200}{\sqrt{2}}V;I = \dfrac{4}{\sqrt{2}}A \right.$

Tại thời điểm $t = 0$:

u đạt cực đại$\left. \Rightarrow\phi_{u} = 0 \right.$

i đang giảm: $\left. i = 2 = 4.\cos(\phi_{i})\Rightarrow\phi_{i} = 60^{0} \right.$

Giá trị của công suất tiêu thụ năng lượng điện của đoạn mạch: $P = \dfrac{200}{\sqrt{2}}.\dfrac{4}{\sqrt{2}}.\cos(60^{0}) = 200W$.

Đáp án cần điền là: 200
