Câu hỏi số 953086:

Vận dụng

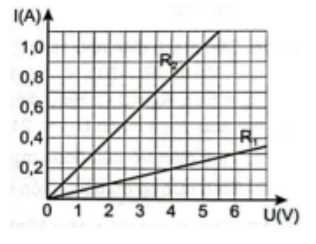

Từ đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế đối với hai điện trở $R_{1}$, $R_{2}$ trong hình. Giá trị $R_{1} + R_{2}$ bằng bao nhiêu?

Trả lời:

Đáp án đúng là:

Quảng cáo

Xem lời giải

Câu hỏi:953086

Phương pháp giải

Đọc các điểm tọa độ $(U,I)$ rõ ràng nhất trên đường đặc tuyến Vôn - Ampe của mỗi điện trở.

Áp dụng định luật Ohm $\left. I = \dfrac{U}{R}\Rightarrow R = \dfrac{U}{I} \right.$ để tính giá trị các điện trở.

Giải chi tiết

Từ đồ thị, xét đường biểu diễn của điện trở $R_{1}$:

Tại vị trí $U_{1} = 6\text{V}$, ta gióng sang trục tung thấy cường độ dòng điện tương ứng là $I_{1} = 0,3\text{A}$.

Giá trị điện trở $R_{1}$ là:

$R_{1} = \dfrac{U_{1}}{I_{1}} = \dfrac{6}{0,3} = 20(\Omega)$

Từ đồ thị, xét đường biểu diễn của điện trở $R_{2}$:

Tại vị trí $U_{2} = 5\text{V}$, ta gióng sang trục tung thấy cường độ dòng điện tương ứng là $I_{2} = 1,0\text{A}$.

Giá trị điện trở $R_{2}$ là:

$R_{2} = \dfrac{U_{2}}{I_{2}} = \dfrac{5}{1,0} = 5(\Omega)$

$\left. \Rightarrow R_{1} + R_{2} = 20 + 5 = 25(\Omega) \right.$

Đáp án cần điền là: 25
