Hình bên là đường đặc trưng vôn – ampe của điện trở dây tóc bóng đèn sợi

Câu hỏi số 953218:
Vận dụng

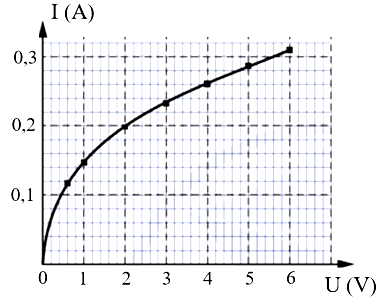

Hình bên là đường đặc trưng vôn – ampe của điện trở dây tóc bóng đèn sợi đốt.

Đúng Sai
a) Điện trở của dây tóc bóng đèn không phụ thuộc vào nhiệt độ.
b) Bóng đèn sợi đốt tuân theo định luật Ohm.
c) Khi hiệu điện thế ở hai đầu bóng đèn là 2 V thì cường độ dòng điện qua dây tóc bóng đèn là 0,2 A.
d) Khi hiệu điện thế ở hai đầu bóng đèn bằng 4 V thì điện trở của bóng đèn là $15,4\Omega$.

Đáp án đúng là: S; S; Đ; Đ

Quảng cáo

Xem lời giải
Câu hỏi:953218
Phương pháp giải

+ Khai thác đồ thị đường đặc trưng vôn - ampe $I - U$.

+ Áp dụng công thức tính điện trở: $R = \dfrac{U}{I}$.

+ Đánh giá sự phụ thuộc của điện trở vào nhiệt độ thông qua độ dốc của đồ thị (với vật dẫn tuân theo định luật Ohm, đường đặc trưng là đường thẳng đi qua gốc tọa độ).

Giải chi tiết

a) Đồ thị $I - U$ của bóng đèn không phải là một đường thẳng đi qua gốc tọa độ. Khi $U$ tăng, tỉ số $\dfrac{U}{I}$ tăng, tức là điện trở $R$ của bóng đèn tăng theo hiệu điện thế.

Nguyên nhân là do dòng điện làm nhiệt độ dây tóc bóng đèn tăng cao, dẫn đến điện trở tăng. Vì vậy, điện trở của dây tóc bóng đèn có phụ thuộc vào nhiệt độ.

$\Rightarrow$ a sai.

b) Định luật Ohm phát biểu rằng cường độ dòng điện tỉ lệ thuận với hiệu điện thế (tương ứng điện trở R không đổi). Vì đồ thị không phải là đường thẳng và R thay đổi $\Rightarrow$ bóng đèn sợi đốt không tuân theo định luật Ohm.

$\Rightarrow$ b sai.

c) Quan sát đồ thị, tại vị trí hoành độ U = 2 V, ta dóng lên đồ thị rồi dóng sang trục tung thì thu được tung độ tương ứng là I = 0,2 A.

$\Rightarrow$ c đúng.

d) Quan sát đồ thị trên trục tung, khoảng từ 0,2 A đến 0,3 A được chia thành 5 ô nhỏ $\Rightarrow$ mỗi ô nhỏ tương ứng với 0,02 A.

Tại vị trí U = 4V, đồ thị nằm ở vị trí cao hơn 0,2 A là 3 ô nhỏ, tức là cường độ dòng điện $I = 0,2 + 3.0,02 = 0,26A$.

Điện trở của bóng đèn khi đó là $R = \dfrac{U}{I} = \dfrac{4}{0,26} \approx 15,38\Omega \approx 15,4\Omega$.

$\Rightarrow$ d đúng.

Đáp án cần chọn là: S; S; Đ; Đ
