Mắc hai đầu một biến trở R vào hai cực của một nguồn điện không đổi. Điều chỉnh giá

Câu hỏi số 955234:

Vận dụng

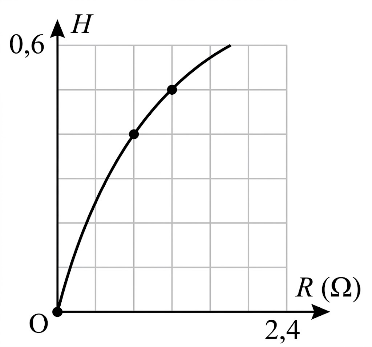

Mắc hai đầu một biến trở R vào hai cực của một nguồn điện không đổi. Điều chỉnh giá trị biến trở R. Bỏ qua điện trở của các dây nối. Đồ thị biểu diễn sự phụ thuộc của hiệu suất nguồn điện vào R như hình vẽ.

Điện trở trong của nguồn điện bằng bao nhiêu Ω?

Quảng cáo

Xem lời giải

Câu hỏi:955234

Phương pháp giải

Hiệu suất của nguồn điện được tính bằng công thức $H = \dfrac{R}{R + r}$.

Từ đồ thị, ta cần xác định giá trị của một điểm tọa độ (R, H):

Trục tung (H) chia độ chia cao nhất là 0,6 thành 6 ô vuông, suy ra mỗi ô tương ứng 0,1.

Trục hoành (R) chia vạch 2,4 thành 6 ô vuông, suy ra mỗi ô tương ứng $2,4/6 = 0,4$ Ω.

Điểm được đánh dấu chấm đen trên đồ thị nằm ở vị trí ô thứ 2 trục hoành và ô thứ 4 trục tung. Thay cặp giá trị (R, H) này vào công thức để tìm điện trở trong r.

Giải chi tiết

Tại điểm đánh dấu trên đồ thị, ta có:

Hoành độ là 2 ô: $R = 2 \cdot 0,4 = 0,8$ Ω.

Tung độ là 4 ô: $H = 4 \cdot 0,1 = 0,4$

Thay vào công thức $H = \dfrac{R}{R + r}$, ta được:

$\left. 0,4 = \dfrac{0,8}{0,8 + r}\Rightarrow 0,8 + r = \dfrac{0,8}{0,4}\Rightarrow 0,8 + r = 2\Rightarrow r = 1,2 \right.$ Ω.
