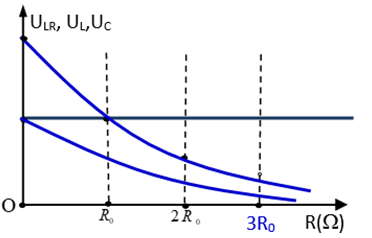

Đặt điện áp xoay chiều \(u = U\sqrt 2 \cos \omega t\,\,\left( V \right)\) có giá trị hiệu dụng U và tần số không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần L, biến trở R và tụ điện C. Gọi \({U_{LR}}\) là điện áp hiệu dụng ở hai đầu đoạn mạch gồm cuộn dây và biến trở R, \({U_C}\) là điện áp hiệu dụng ở hai đầu tụ C, \({U_L}\) là điện áp hiệu dụng hai đầu cuộn cảm thuần L. Hình bên là đồ thị biểu diễn sự phụ thuộc của \({U_{LR}},\,\,{U_L}\) và \({U_C}\) theo giá trị của biến trở R. Khi \(R = {R_0}\), thì điện áp hiệu dụng \({U_L}\) bằng
Đáp án đúng là: B
Quảng cáo
Điện áp hiệu dụng giữa hai đầu đoạn mạch chứa điện trở và cuộn dây thuần cảm:
\({U_{LR}} = \dfrac{{U\sqrt {{R^2} + Z_L^2} }}{{\sqrt {{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} }}\).
Điện áp hiệu dụng giữa hai đầu tụ điện: \({U_C} = \dfrac{{U.{Z_C}}}{{\sqrt {{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} }}\)
Điện áp hiệu dụng giữa hai đầu cuộn dây: \({U_L} = \dfrac{{U.{Z_L}}}{{\sqrt {{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} }}\)
Sử dụng kĩ năng đọc đồ thị.
Điện áp hiệu dụng giữa hai đầu đọan mạch gồm cuộn cảm thuần L và biến trở R, điện áp hiệu dụng hai đầu tụ C, điện áp hiệu dụng hai đầu cuộn cảm thuần L là:
\(\left\{ {\begin{array}{*{20}{l}}{{U_{RL}} = \dfrac{{U\sqrt {{R^2} + Z_L^2} }}{{\sqrt {{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} }} = \dfrac{U}{{\sqrt {1 + \dfrac{{Z_C^2 - 2{Z_L}{Z_C}}}{{{R^2} + Z_L^2}}} }}}\\{{U_C} = \dfrac{{U.{Z_C}}}{{\sqrt {{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} }}}\\{{U_L} = \dfrac{{U.{Z_L}}}{{\sqrt {{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} }}}\end{array}} \right.\)
Nhận xét: khi R tăng thì dẫn đến \({U_C}\) và \({U_L}\) giảm → đồ thị (3) là đồ thị \({U_{RL}}\)
Từ đồ thị ta thấy đồ thị (3) không phụ thuộc vào R
Để \({U_{RL}}\) không phụ thuộc vào R, ta có:
\(Z_C^2 - 2{Z_L}{Z_C} = 0 \Rightarrow {Z_C} = 2{Z_L} \Rightarrow {U_C} = 2{U_L}\)
Ta thấy với mọi giá trị của R luôn có \({U_C} = 2{U_L} \to \) đồ thị (1) là \({U_C},\) đồ thị (2) là \({U_L}\)
Lại có: \({U_{RL}} = \dfrac{U}{{\sqrt {1 + \dfrac{0}{{{R^2} + Z_L^2}}} }} = U\)
Tại giá trị \(R = {R_0} \Rightarrow {U_C} = {U_{RL}} = U \Rightarrow {U_L} = \dfrac{{{U_C}}}{2} = \dfrac{U}{2}\)
Đáp án cần chọn là: B
