Một đoạn mạch xoay chiều gồm điện trở \(R\), tụ điện có điện dung \(C\) và cuộn cảm

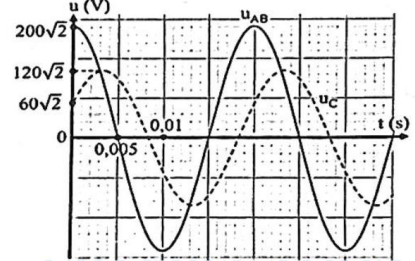

Một đoạn mạch xoay chiều gồm điện trở \(R\), tụ điện có điện dung \(C\) và cuộn cảm thuần có độ tự cảm \(L\) mắc nối tiếp. Đồ thị của điện áp mạch \({u_{AB}}\) (đường nét liền) và điện áp tụ điện \({u_C}\) (đường nét đứt) được biểu diễn như hình vẽ.
Điện áp hiệu dụng hai đầu cuộn cảm thuần có giá trị là
Đáp án đúng là: D
Quảng cáo
Phân tích đồ thì hình vẽ và xác định phương trình của điện áp.
Áp dụng công thức tính dộ lệch pha của u và i.
Từ đồ thị hình vẽ ta có:
\({u_C} = 120\sqrt 2 {\rm{cos}}\left( {\omega t - \dfrac{\pi }{3}} \right)\)
\({u_{AB}} = 200\sqrt 2 {\rm{cos}}\left( {\omega t} \right)\)

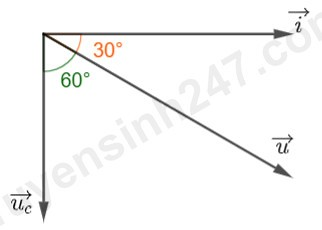

Ta có giản đồ:
\( \Rightarrow \)Độ lệch pha giữa dòng điện và điện áp của mạch là: \(\Delta \varphi = {\varphi _u} - {\varphi _i} = - \dfrac{\pi }{6}\)
Khi đó: \(\sin \varphi = \dfrac{{{U_L} - {U_C}}}{{{U_{AB}}}} \Leftrightarrow \sin \left( { - \dfrac{\pi }{6}} \right) = \dfrac{{{U_L} - 120}}{{200}} \Rightarrow {U_L} = 20V\)
Đáp án cần chọn là: D
