Đặt điện áp xoay chiều \(u = U\sqrt 2 cos\left( {100\pi t + \varphi } \right)\) (V) (U > 0) vào hai đầu

Câu hỏi số 701726:

Vận dụng

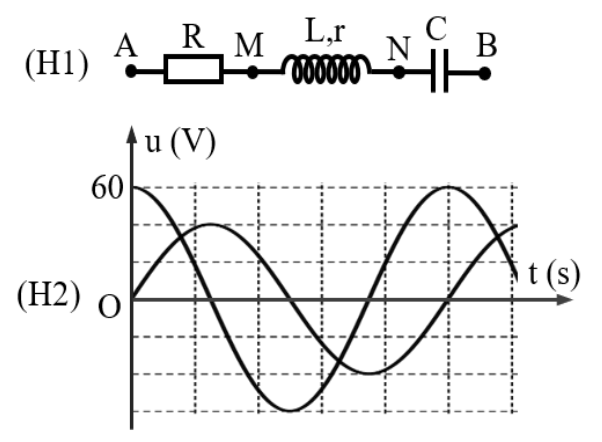

Đặt điện áp xoay chiều \(u = U\sqrt 2 cos\left( {100\pi t + \varphi } \right)\) (V) (U > 0) vào hai đầu đoạn mạch AB như hình (H1). Hình (H2) là đồ thị biểu diễn điện áp giữa hai đầu đoạn mạch AN và điện áp giữa hai đầu đoạn mạch MB vào thời gian t. Biết công suất tiêu thụ trên đoạn mạch AM bằng công suất tiêu thụ trên đoạn mạch MN. Giá trị của U gần nhất với giá trị nào sau đây?

A. 72 V.

B. 60 V.

C. 40 V.

D. 70 V.

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:701726

Phương pháp giải

Khi điện áp \({u_{AN}}\) vuông pha với \({u_{MB}}\) thì \({\cos ^2}{\varphi _{AN}} + {\cos ^2}{\varphi _{MB}} = 1.\)

Giải chi tiết

Khi \({P_{AM}} = {P_{MN}} \Rightarrow {I^2}R = {I^2}r \Rightarrow R = r \Rightarrow {U_{0R}} = {U_{0r}}.\)

Ta thấy điện áp \({u_{AN}}\) vuông pha với \({u_{MB}}\) thì \({\cos ^2}{\varphi _{AN}} + {\cos ^2}{\varphi _{MB}} = 1.\)

\(\begin{array}{l} \Rightarrow {\left( {\dfrac{{{U_{0R}} + {U_{0r}}}}{{{U_{0AN}}}}} \right)^2} + {\left( {\dfrac{{{U_{0r}}}}{{{U_{0MB}}}}} \right)^2} = 1\\ \Rightarrow {\left( {\dfrac{{2{U_{0R}}}}{{60}}} \right)^2} + {\left( {\dfrac{{{U_{0R}}}}{{40}}} \right)^2} = 1\\ \Rightarrow {U_{0R}} = {U_{0r}} = 24\left( V \right)\end{array}\)

Mà \(U_{_{0MB}}^2 = U_{0r}^2 + {\left( {{U_{0L}} - {U_{0C}}} \right)^2}\)

\(\begin{array}{l} \Rightarrow {40^2} = {24^2} + {\left( {{U_{0L}} - {U_{0C}}} \right)^2}\\ \Rightarrow {\left( {{U_{0L}} - {U_{0C}}} \right)^2} = 1024\end{array}\)

\(\begin{array}{l}{U_0} = \sqrt {{{\left( {{U_{0r}} + {U_{0R}}} \right)}^2} + {{\left( {{U_{0L}} - {U_{0C}}} \right)}^2}} \\ \to {U_0} = \sqrt {{{\left( {24 + 24} \right)}^2} + 1024} = 16\sqrt {13} \left( V \right)\end{array}\)

\( \Rightarrow U = \dfrac{{{U_0}}}{{\sqrt 2 }} = \dfrac{{16\sqrt {13} }}{{\sqrt 2 }} \approx 40,79\left( V \right)\)

Đáp án cần chọn là: C
