Ở hình vẽ hộp X chứa một trong ba phần tử R,C , cuộn dây.khi đặt vào hai đầu A,B một điện áp xoay chiều có giá trị hiệu dụng 220V ngươi ta đo được =120V , = 260V . Hộp X chứa

Câu hỏi số 74873:

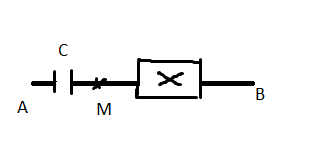

Ở hình vẽ hộp X chứa một trong ba phần tử R,C , cuộn dây.khi đặt vào hai đầu A,B một điện áp xoay chiều có giá trị hiệu dụng 220V ngươi ta đo được $U_{AM}$ =120V , $U_{MB}$ = 260V . Hộp X chứa

A. Cuộn dây thuần cảm

B. cuộn dây không thuần cảm

C. điện trở thuần

D. tụ điện

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:74873

Giải chi tiết

- Nếu X là cuộn dây thuần cảm thì mạch điện gồm C nt L

U_AB = U_MB – U_AM = 140 + 220 => A sai

- nếu X là điện trở thuần thì mạch R nt C

U_AB= √(U_AM² + U_MB²) = √(120² + 226²) ≠ 220 => C sai

- nếu X là tụ điện thì mạch C nt C’

U_AB = U_MB + U_AM = 380 ≠ 220 => D sai

=> chắc chắn B đúng

Nếu X là cuộn dây không thuần cảm mạch C nt (r, L)

U_AB² = Ur²+ (U_L-Uc)² = Ur² + U_L²+ Uc² - 2U_LUc

=> U_L= (U_MB² + U_AM² – U_AB²)/2U_AM= 140V

Vì Ur = √( U_MB² - U_L²)= 40√3 V

=> Đáp án B

Đáp án cần chọn là: B
