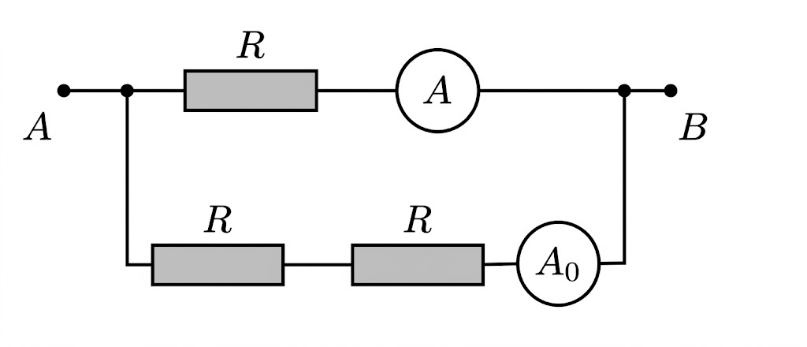

Cho mạch điện như hình vẽ. Biết R = 2 Ω; ampere kế lí tưởng có số chỉ là $I_{A} = 2\text{A}$.

Cho mạch điện như hình vẽ. Biết R = 2 Ω; ampere kế lí tưởng có số chỉ là $I_{A} = 2\text{A}$. Xác định:

Trả lời cho các câu 1, 2 dưới đây:

Câu hỏi số 1:

Thông hiểu

Hiệu điện thế ở hai đầu đoạn mạch AB.

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:954660

Phương pháp giải

Ampe kế lí tưởng nên điện trở ampe kế bằng 0.

Điện trở nhánh trên là $R_{1} = R$. Dòng điện qua nhánh trên chính là số chỉ của ampe kế A ($I_{A}$).

Hiệu điện thế hai đầu đoạn mạch AB bằng hiệu điện thế nhánh trên: $U_{AB} = I_{A} \cdot R_{1}$.

Giải chi tiết

Điện trở của nhánh trên là: $R_{1} = R = 2$ Ω.

Hiệu điện thế hai đầu đoạn mạch AB là:

$U_{AB} = I_{A} \cdot R_{1} = 2 \cdot 2 = 4$ V.

Đáp án cần điền là: 4

Câu hỏi số 2:

Vận dụng

Chỉ số của ampere kế $A_{0}$.

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:954661

Phương pháp giải

Điện trở nhánh dưới gồm 2 điện trở R mắc nối tiếp: $R_{2} = R + R = 2R$.

Do hai nhánh mắc song song nên hiệu điện thế nhánh dưới cũng bằng $U_{AB}$.

Chỉ số của ampe kế $A_{0}$ chính là dòng điện chạy qua nhánh dưới: $I_{A0} = \dfrac{U_{AB}}{R_{2}}$.

Giải chi tiết

Điện trở của nhánh dưới là:

$R_{2} = 2 + 2 = 4$ Ω.

Chỉ số của ampe kế $A_{0}$ là:

$I_{A0} = \dfrac{U_{AB}}{R_{2}} = \dfrac{4}{4} = 1$ A.

Đáp án cần điền là: 1
