Cho mạch điện như hình vẽ. Biết $R_{1} = 10\Omega$; ampere kế và volt kế lí tưởng có số chỉ

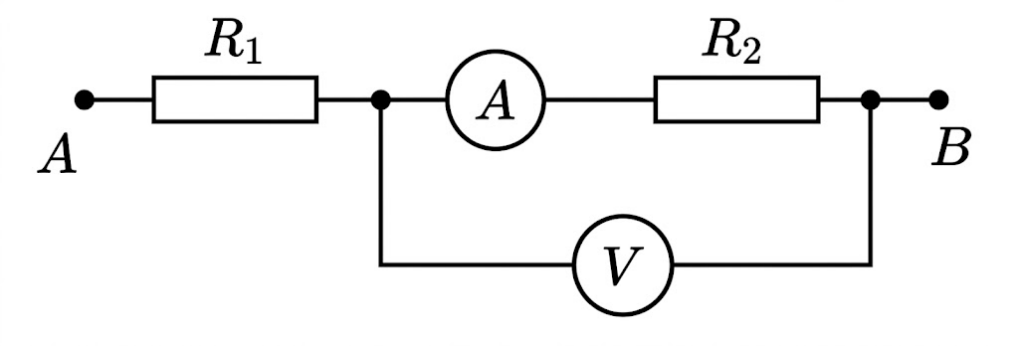

Cho mạch điện như hình vẽ. Biết $R_{1} = 10\Omega$; ampere kế và volt kế lí tưởng có số chỉ lần lượt là $I_{A} = 1A$, $U_{V} = 10V$. Bỏ qua điện trở của các dây nối. Xác định:
Trả lời cho các câu 1, 2 dưới đây:
Điện trở tương đương của đoạn mạch AB.
Đáp án đúng là:
Vì volt kế lí tưởng có điện trở rất lớn ($\left. R_{V}\rightarrow\infty \right.$) nên dòng điện không đi qua nhánh chứa volt kế. Ampe kế lí tưởng có điện trở bằng 0.
Sơ đồ mạch điện lúc này tương đương: $R_{1}$ mắc nối tiếp với $R_{2}$.
Volt kế đo hiệu điện thế hai đầu $R_{2}$ ($U_{2} = U_{V}$). Ampe kế đo cường độ dòng điện trong mạch chính ($I_{2} = I_{1} = I_{A}$).
Tính $R_{2}$ dựa vào số chỉ volt kế và ampe kế: $R_{2} = \dfrac{U_{V}}{I_{A}}$.
Tính điện trở tương đương của toàn mạch mắc nối tiếp: $R_{AB} = R_{1} + R_{2}$.
Đáp án cần điền là: 20
Hiệu điện thế hai đầu đoạn mạch AB.
Đáp án đúng là:
Cường độ dòng điện mạch chính là $I = I_{A} = 1$ A.
Hiệu điện thế hai đầu đoạn mạch AB được tính bằng định luật Ohm: $U_{AB} = I.R_{AB}$.
Đáp án cần điền là: 20
