Cho mạch điện như hình vẽ. Biết $U_{AB} = 45\text{V}$; ampere kế đều là lí tưởng có số chỉ

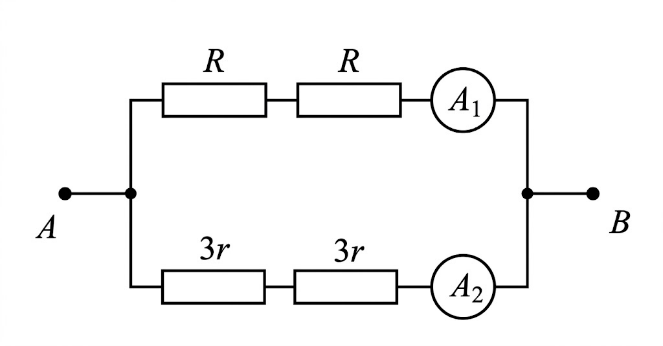

Cho mạch điện như hình vẽ. Biết $U_{AB} = 45\text{V}$; ampere kế đều là lí tưởng có số chỉ lần lượt là $I_{A1} = 1\text{A}$, $I_{A2} = 2\text{A}$. Xác định:

Trả lời cho các câu 1, 2 dưới đây:

Câu hỏi số 1:

Thông hiểu

Giá trị của R và r.

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:954666

Phương pháp giải

Áp dụng định luật Ohm cho từng nhánh để tìm ra R

Giải chi tiết

Nhánh trên gồm hai điện trở R mắc nối tiếp: $R_{tren} = R + R = 2R$. Ampe kế $A_{1}$ đo dòng chạy qua nhánh trên ($I_{1} = I_{A1}$).

Vì hai nhánh mắc song song nên hiệu điện thế mỗi nhánh đều bằng điện áp toàn mạch: $U_{tren} = U_{duoi} = U_{AB} = 45\text{V}$.

Xét nhánh trên:

$\left. U_{tren} = I_{1}.2R\Rightarrow 45 = 1.2R\Rightarrow 2R = 45\Rightarrow R = 22,5 \right.$ Ω.

Đáp án cần điền là: 22,5

Câu hỏi số 2:

Vận dụng

Điện trở tương đương của đoạn mạch AB.

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:954667

Phương pháp giải

Cường độ dòng điện mạch chính bằng tổng cường độ dòng điện đi qua các nhánh: $I = I_{A1} + I_{A2}$.

Điện trở tương đương của đoạn mạch AB được tính theo định luật Ohm toàn mạch: $R_{AB} = \dfrac{U_{AB}}{I}$.

Giải chi tiết

Cường độ dòng điện chạy trong mạch chính là:

$I = I_{A1} + I_{A2} = 1 + 2 = 3$ A.

Điện trở tương đương của đoạn mạch AB là:

$R_{AB} = \dfrac{U_{AB}}{I} = \dfrac{45}{3} = 15$ Ω.

Đáp án cần điền là: 15
