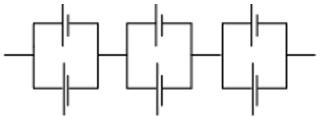

Tìm suất điện động và điện trở trong của bộ nguồn gồm \(6\) ắcquy mắc như hình vẽ.
Tìm suất điện động và điện trở trong của bộ nguồn gồm \(6\) ắcquy mắc như hình vẽ. Biết mỗi ắcquy có \(\xi = 3V;{\rm{ }}r = 2\Omega \)
Đáp án đúng là: D
Quảng cáo
Mắc nối tiếp: \({\xi _b} = n\xi ;{\rm{ }}{r_b}\; = nr\)
Mắc song song: \({\xi _b} = \xi ;{\rm{ }}{r_b}\; = \dfrac{r}{n}\)

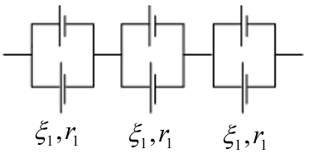

Suất điện động và điện trở trong của bộ gồm hai nguồn song song là:
\(\left\{ \begin{array}{l}{\xi _1} = \xi = 3V\\{r_1} = \dfrac{r}{2} = \dfrac{2}{2} = 1\Omega \end{array} \right.\)
Suất điện động của \(3\) nguồn \(\left( {{\xi _1},{r_1}} \right)\) mắc nối tiếp là:
\(\left\{ \begin{array}{l}{\xi _b} = {\xi _1} + {\xi _1} + {\xi _1} = 3{\xi _1} = 3.3 = 9V\\{r_b} = {r_1} + {r_1} + {r_1} = 3{r_1} = 3.1 = 3\Omega \end{array} \right.\)
Đáp án cần chọn là: D
