Một quang hệ gồm một thấu kính hội tụ và một thấu kính phân kì đặt cùng trục chính với

Câu hỏi số 554356:

Vận dụng cao

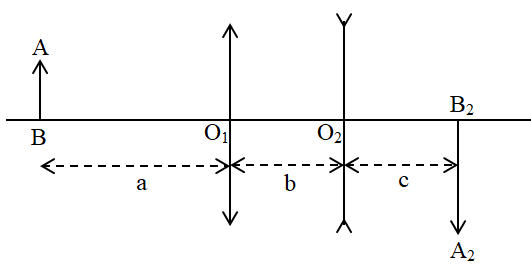

Một quang hệ gồm một thấu kính hội tụ và một thấu kính phân kì đặt cùng trục chính với nhau \({O_1}{O_2} = b = 4cm\). Quang hệ này tạo ảnh của một vật AB đặt cách thấu kính hội tụ một khoảng a = 6cm cho ảnh thật cuối cùng \({A_2}{B_2}\) nằm cách thấu kính phân kì một khoảng c = 4cm (hình vẽ). Cho biết \(\dfrac{{{A_2}{B_2}}}{{AB}} = k = 4\). Bằng phép vẽ, hãy xác định tiêu điểm chính của cả hai thấu kính và tìm tiêu cự của hai thấu kính.

Quảng cáo

Xem lời giải

Câu hỏi:554356

Phương pháp giải

Sử dụng tính chất tam giác đồng dạng

Giải chi tiết

Gọi tiêu cự của hai thấu kính lần lượt là \({f_1},\,\,{f_2}\)

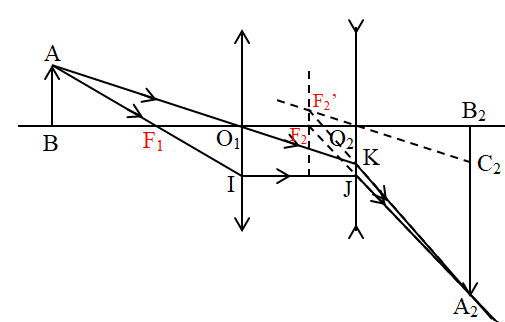

Ta có hình vẽ:

Xét \(\Delta {O_1}{O_2}K = \Delta {O_2}{B_2}{C_2}\) ta có: \({O_2}K = {B_2}{C_2}\)

Xét \(\Delta {F_2}'{O_2}K \sim \Delta {F_2}'{C_2}{A_2}\) và \(\Delta {O_2}{F_2}{F_2}' \sim \Delta {O_2}{B_2}{C_2}\) ta có:

\(\begin{array}{l}
\dfrac{{{O_2}{C_2}}}{{{O_2}{F_2}'}} = \dfrac{{{O_2}{B_2}}}{{{O_2}{F_2}}}\\
\dfrac{{{F_2}'{C_2}}}{{{O_2}{F_2}'}} = \dfrac{{{C_2}{A_2}}}{{{O_2}K}} \Rightarrow \dfrac{{{C_2}{A_2}}}{{{O_2}K}} = 1 + \dfrac{{{O_2}{C_2}}}{{{O_2}{F_2}'}}\\
\Rightarrow \dfrac{{{C_2}{A_2}}}{{{O_2}K}} = 1 + \dfrac{{{O_2}{B_2}}}{{{O_2}{F_2}}} \Rightarrow \dfrac{{{A_2}{B_2} - {B_2}{C_2}}}{{{B_2}{C_2}}} = 1 + \dfrac{{{O_2}{B_2}}}{{{O_2}{F_2}}}\\
\Rightarrow \dfrac{{{A_2}{B_2}}}{{{B_2}{C_2}}} - 1 = 1 + \dfrac{c}{{{f_2}}} \Rightarrow \dfrac{{{A_2}{B_2}}}{{{O_2}K}} = 2 + \dfrac{c}{{{f_2}}}\,\,\left( 1 \right)
\end{array}\)

Xét \(\Delta {O_1}AB \sim \Delta {O_1}{O_2}K\) ta có:

\(\dfrac{{AB}}{{{O_2}K}} = \dfrac{{{O_1}B}}{{{O_1}{O_2}}} = \dfrac{a}{b}\,\,\left( 2 \right)\)

Chia hai vế phương trình (1) và (2) ta có:

\(\dfrac{{{A_2}{B_2}}}{{AB}} = \dfrac{{2 + \dfrac{c}{{{f_2}}}}}{{\dfrac{a}{b}}} = 4 \Rightarrow 2 + \dfrac{4}{{{f_2}}} = 4.\dfrac{6}{4} \Rightarrow {f_2} = 1\,\,\left( {cm} \right)\)

Xét \(\Delta {F_1}AB \sim \Delta {F_1}{O_1}I\) ta có: \(\dfrac{{AB}}{{{O_1}I}} = \dfrac{{{F_1}B}}{{{O_1}{F_1}}}\,\,\left( 3 \right)\)

Xét \(\Delta {F_2}{O_2}J \sim \Delta {F_2}{B_2}{A_2}\) ta có: \(\dfrac{{{F_2}{O_2}}}{{{F_2}{B_2}}} = \dfrac{{{O_2}J}}{{{A_2}{B_2}}} = \dfrac{{{O_1}I}}{{{A_2}{B_2}}}\,\,\left( 4 \right)\)

Từ (3) và (4) ta có:

\(\begin{array}{*{20}{l}}
{\dfrac{{AB}}{{{A_2}{B_2}}} = \dfrac{{{F_1}B}}{{{O_1}{F_1}}}.\dfrac{{{F_2}{O_2}}}{{{F_2}{B_2}}} \Rightarrow \dfrac{{a - {f_1}}}{{{f_1}}}.\dfrac{{{f_2}}}{{{f_2} + c}} = \dfrac{1}{4}}\\
{ \Rightarrow \dfrac{{6 - {f_1}}}{{{f_1}}}.\dfrac{1}{{1 + 4}} = \dfrac{1}{4} \Rightarrow {f_1} = \dfrac{8}{3}\,\,\left( {cm} \right)}
\end{array}\)
