Cho mạch điện như hình vẽ. Trong đó: \({R_1} = {R_2} = 8\Omega ,{R_3} = 12\Omega ,{R_4} = 24\Omega ,{R_5} =
Cho mạch điện như hình vẽ. Trong đó: \({R_1} = {R_2} = 8\Omega ,{R_3} = 12\Omega ,{R_4} = 24\Omega ,{R_5} = 1,2\Omega \). Ampe kế có điện trở rất nhỏ, điện trở tương đương của đoạn mạch là:
Đáp án đúng là: C
Quảng cáo
Công thức tính điện trở tương đương: \(\left\{ \begin{array}{l}{R_{nt}} = {R_1} + {R_2} + ... + {R_n}\\\dfrac{1}{{{R_{//}}}} = \dfrac{1}{{{R_1}}} + \dfrac{1}{{{R_2}}} + ... + \dfrac{1}{{{R_n}}}\end{array} \right.\)

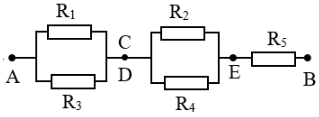

Ampe kế có điện trở rất nhỏ nên ta vẽ lại mạch điện như sau:
Cấu trúc mạch gồm: \(({R_1}//{R_3})\,\,nt\,\,({R_2}//{R_4})\,\,nt\,\,{R_5}\)
\(\begin{array}{l}{R_{13}} = \dfrac{{{R_1}{R_3}}}{{{R_1} + {R_3}}} = \dfrac{{8.12}}{{8 + 12}} = 4,8\Omega \\{R_{24}} = \dfrac{{{R_2}{R_4}}}{{{R_2} + {R_4}}} = \dfrac{{8.24}}{{8 + 24}} = 6\Omega \\ \Rightarrow {R_{td}} = {R_{13}} + {R_{24}} + {R_5} = 4,8 + 6 + 1,2 = 12\Omega \end{array}\)
Đáp án cần chọn là: C
